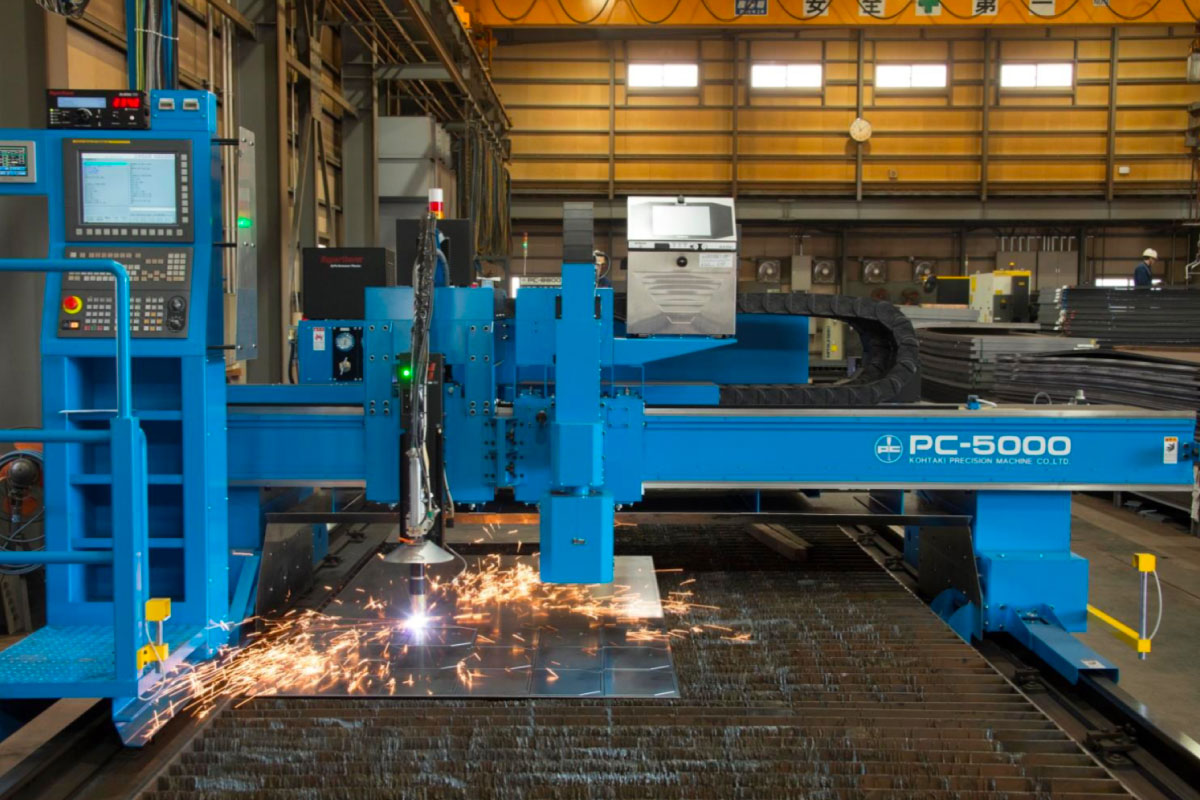

【NCプラズマ切断機】_PC-5000CNC（プラズマ仕様）
PC-5000CNC切断機は我が国で最初に開発されたCNC切断機です。
特徴
・高性能・高耐久性・高品質かつ優れた操作性能
・ガス、プラズマ切断、ドリルユニット等の周辺装置を含めてお客様の仕様に合わせて設計、製造致します。
製品仕様
| 機体形式 | 門型構造 |
|---|---|
| 駆動方式 | ラック＆ピニオン |
| レール全長(mm) | 2400mm × N本 4800mm × N本 |
| レール間隔(mm) | 3000mm～12000mm |
| 有効切断幅(mm) | レール間隔-1000mm |
| 有効切断長(mm) | レール全長-2400mm |
| レール | 37Kg/m(単位長2400mm) |
| 切断速度(mm/min) | MAX.9000(mm/min) |
| 早送速度(mm/min) | 16000(mm/min)(24000mm/min) |
| トーチ上下速度 | MAX.15000mm/min |
| 入力電源 | AC200V／220V 三相50／60Hz |
|---|---|
| NC制御装置 | FANUC製0iF・31i / M55 |
| トーチ連結方式 | スチールベルト |
| Y軸（横手）仕様 | NC2軸制御マニュアル固定 |
| プラズマ切断装置 | XPR300／XPR170 PC-300／400／500／800iC or-W |
| ガス切断仕様 | - |
| 機械精度 | ±0.5mm(総合罫線精度) |
